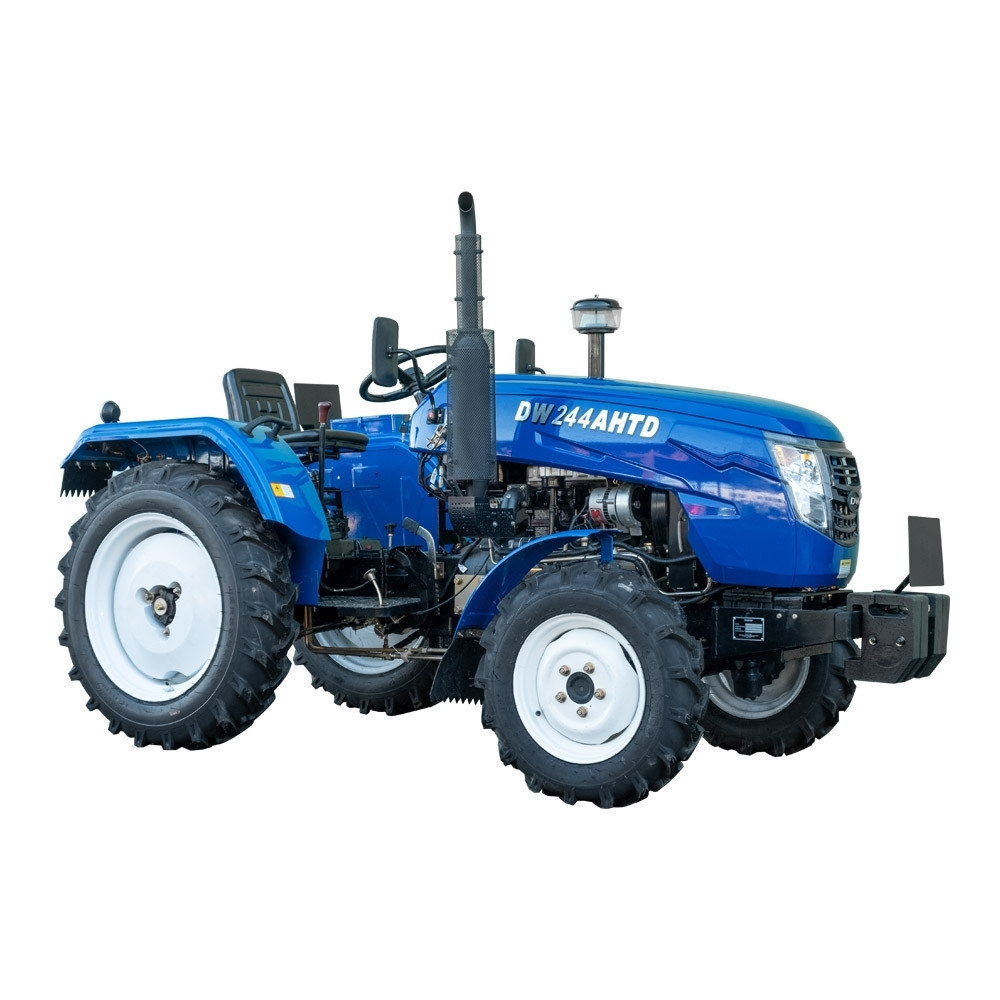

Трактор DW 244AHTD

Основні характеристики

Номінальна потужність двигуна, л. с. (кВт)

24 (17,6)

Колісна формула

4х4

Номінальне тягове зусилля, кН

5,8

Рульове управління

гидрообъемное

Формула перемикання передач

(4+1)х2

Муфта зчеплення

однодискова, суха

Кабіна

–

Габаритні розміри (Д х Ш х В), мм

3300х1460х1880

Експлуатаційна маса, кг

1310

Двигун

Модель двигуна

JDM385

Тип двигуна

дизельний, 4-тактний, з безпосереднім вприскуванням

Число і розташування циліндрів

3, вертикальне

Об'єм циліндрів, см3

1532

Турбонаддув

–

Номінальні обороти колінчастого валу, об/хв

2300

Номінальна витрата палива, г/кВт*год

≤275

Тиск уприскування палива, МПа (кгс/см2)

18,5-19,0 (185-190)

Система запуску

електростартер

Безпечний пуск

блокування стартера педаллю зчеплення

Система охолодження

рідинна, закрита, з примусовою циркуляцією охолоджувальної рідини

Розширювальний бачок системи охолодження

+

Обсяг паливного бака, л

18,5

Паливний фільтр грубої очистки

WBF1235 без датчика наявності води у відстійнику, з пробкою для зливу води

Паливний фільтр тонкої очистки

СХ7085

Повітряний фільтр

контактно-масляний: високий повітрозабірник з прозорим циклоном, масляна ванна, металева сітка

Підігрів повітря у впускному колекторі

электрофакельная свічка

Декомпрессор

–

Система змащення

комбінована,з насосом і розбризкуванням

Масляний фільтр системи змащення

+

Тип масла в картері

моторні масла для дизельних двигунів М-10Г2К, SAE 5W-30, 10W-30, 10W-40

Обсяг масла в картері, л

4,0

Трансмісія, ходова

Тип трансмісії

механічна шестерна

Муфта зчеплення

суха, 1-дискова, постійно замкнутого типу

Основна коробка передач

4 швидкості

Додаткові понижуючі коробки

2 діапазону

Окрема реверсна коробка

–

Теоретична швидкість руху вперед, км/год

2,11-32,19

Теоретична швидкість руху назад, км/год

1,68; 7,75

Гальма

на задніх колесах, барабанні, з механічним приводом, здвоєні педалі

Стоянкове гальмо

блокування основних гальм з допомогою важеля

Блокування заднього диференціалу

важелем

Передній міст

ведучий, відключається

Рульове управління

гидрообъемное з окремим насосом і окремим масляним баком

Гідроциліндр рульового управління

двосторонній симетричний

Рукоятка швидкого руління

+

Розмір передніх шин

6.50-16

Розмір задніх шин

9.50-24

Колісна база, мм

1720

Колія передніх коліс, мм

1220, 1440

Колія задніх коліс, мм

1120 - 1450

Кліренс, мм

300

Агротехнічний просвіт, мм

350

Мінімальний радіус повороту без гальм, м

3,5

Мінімальний радіус повороту з гальмами, м

3,1

Додаткові вантажі передні/задні, (шт. х кг)

4х12 / 2х22

Тип масла в картері трансмісії і переднього мосту

Трансмісійне ТАП-15, ТАД-17, Silver SAE 85W-90; Gold SAE 80W-90; Platinum SAE 75W-90

Обсяг масла в картері трансмісії/ПВР, л

14,0 / 3,0

Тип масла в ГОРУ

МГ-46В, МГЕ-46В влітку

М-В(С) взимку

Об'єм масляного бака ГОРУ, л

1,2

Гідронавісна система

Задня навісна система

універсальна 3-точкова з гідропідйомником

Привід гідропідйомника

вбудований гідроциліндр, окремий шестерний гідронасос

Максимальна вантажопідйомність навісного механізму, кг

420

Управління гідропідйомником

трьохпозиційний гідророзподільник

Розміщення масла гідропідйомника

окремо в порожнині гидроподъемного механізму

Гідравлічні виходи для підключення навісного обладнання

2 (1 напір/слив, 1 злив) з быстроразрывными муфтами, управління від основного гідророзподільника

Передня навісна система

–

Буксирне пристрій

Знімна маятникова сережка з вертикальною неповоротної цапфой

Вал відбору потужності (ВОМ)

задній поздовжній, 6 шліців, Ø35

Оберти валу відбору потужності (ВВП), об/хв

540 / 720

Можливість одночасного підключення ВОМ і буксирування

+

Конструкція бічних розтяжок і розкосів

нижні тяги не регулюються, центральна верхня тяга, вертикальні стійки і бічні розтяжки – плавно по різьбі

Тип рабочей жидкости гидросистемы

МГ-46В, МГЕ-46В летом

М-15В(С) зимой

Объем масляного бака гидросистемы, л

4,5

Дополнительное оборудование

–

Эргономика, электрооборудование

Кабина водителя

–

Дополнительное оборудование кабины

–

Дополнительные подножки

с левой стороны

Сиденье водителя

на амортизаторе, регулируется по расстоянию до руля, без подлокотников

Панель приборов

пять отдельных круглых индикаторов, без подсветки

Напряжение и емкость аккумуляторной батареи, В / Ач

12 / 80

Выключатель массы

на рамке переднего моста слева

Генератор – тип, напруга (В), потужність (Вт)

змінного струму, 14, 350

Світлове електрообладнання

основні передні фари, задня фара, задні ліхтарі, передні і задні покажчики поворотів

Електророзетка для підключення причепа

+

Інше електрообладнання

звуковий сигнал, аварійна сигналізація

Комплектація

металеві передні крила з гнучкими бризковиками, металеві задні крила з гнучкими бризковиками, таблички для кріплення номерних знаків, капот з гідропідйомником

Інше обладнання

–
